Soveltaminen |
Autojen jäähdytysjärjestelmä |
|
Tuotteen nimi |

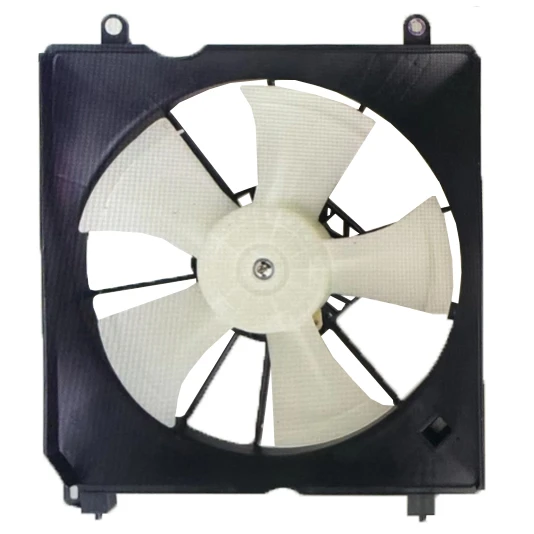

Jäähdyttimen jäähdytystuuletin |
|
Tuotenimi |
Neutraali |
|
OEM |
190205A4H01 190305A2A02 190155A2A02 |
|
Materiaali |
PA66 |
|
Takuu |
12 kuukautta/3000 tuntia |
|
Mouk |
20 kpl |
|
Pakkaus |
Neutraali pakkaus tai räätälöity pakkaus |
|
Maksu |
T/T |
|
Tyyppi |
Jälkimarkkina |
|
Lähtöpaikka |
Jiangsu, Kiina (Manner) |
Täydellinen opas ACURA TLX 2015-2020 Elektroniselle tuulettimen testaukselle HDS-diagnostisella instrumentilla
valmistelu
I. Laiteyhteys:
Kytke HDS-diagnostinen instrumentti ajoneuvoon 16-nastaisen OBD-II-rajapinnan kautta (sijaitsee kuljettajan kojelaudan alla)
Varmista, että sytytyskytkin on ON -asennossa (moottori voidaan sammuttaa)
Käytä langallista yhteyttä signaalin vakauden varmistamiseksi
II. Ympäristötarkastus:
Varmista hyvä tuuletus moottoritilassa
Tarkista, että jäähdytysnesteen taso on Min-Maxin välillä
Poista roskat elektronisen tuulettimen ympärillä
III. Ohjelmiston käynnistys:
Käynnistä HDS-ohjelmisto ja valitse "2015-2020 Acura TLX" -malli
Syötä "moottorin ohjausjärjestelmä" -moduuli
Yksityiskohtainen selitys testausvaiheista
Vaihe 1: Kirjoita elektroninen tuulettimen testivalikko
1. Valitse päävalikosta "Erikoisominaisuudet"
2. Valitse "Sähköinen tuulettimen testi" -valikko
3. Järjestelmä näyttää seuraavat testitilan vaihtoehdot:
|
Koetila |
Toimintojen kuvaus |
Sovellettavat skenaariot |
|
Matalan nopeuden tila (30%: n käyttöjakso) |
Aktivoi elektroninen tuuletin ajamaan alhaisella nopeudella (noin 1500 rpm) |
Tarkista hownopeuspiiri ja reletoiminto |
|
Nopea tila (70%: n käyttöjakso) |
Aktivoi elektroninen tuuletin ajamaan suurella nopeudella (noin 2500 rpm) |
Tarkista nopea piiri ja reletoiminto |
|
Ilmastointiyhteystila |
Simuloi tuulettimen käyttöä korkean ilmastoinnin paineessa |
Tarkista ilmastointijärjestelmän kytkentätoiminto |
Vaihe 2: Suorita testaus
1. Vahvista suoritus halutun testaustilan valinnan jälkeen
2. Tarkkaile elektronisen tuulettimen todellista toimintaa:
Aloita vasteaika (normaalisti 2 sekunnin sisällä)
Sileä toiminta (ei epänormaalia tärinää tai kohinaa)
Nopeuden vakaus (ei merkittäviä vaihtelut)
3. Tarkkaile HDS -tietovirtatoimintoa:
Tuulettimen ohjaussignaalin jännite (normaali alue 12-14 V)
ECU: n PWM -signaalin lähtöjakso (pitäisi vastata valittua tilaa)
Liittyvät lämpötila -anturitiedot (normaalin järjestelmän lämpötilan varmistamiseksi)
Testaus varotoimenpiteitä
Turvallisuusvaroitus:
Älä aseta kättäsi tai työkaluja pyörivien tuulettimen terien lähellä testauksen aikana
Vältä pitkittynyttä testausta korkean lämpötilan ympäristöissä ylikuumenemisen estämiseksi
Jos testausprosessin aikana löytyy poikkeavuuksia, ne tulisi pysäyttää heti
Sähkötarkastuksen avainkohdat:
Varmista, että pääaula (40a) on ehjä ennen testausta
Relekelan vastus on oltava alueella 60-120 Ω
Mittaa ohjaussignaali ECU: sta releeseen, jonka tulisi olla 12 V, kun sytytys on päällä
Järjestelmän tilan seuranta:
Kiinnitä huomiota kojelaudan veden lämpötilan indikaattoriin
Jos veden lämpötila ylittää 105 asteen C, testi on lopetettava välittömästi
Testauksen jälkeen odota järjestelmän jäähtymistä ennen kuin jatkat muiden toimintojen kanssa
Korjausehdotukset
Lisävaruste:
Käytä alkuperäistä tuulettimen moottoria varmistaaksesi vastusparametrien sovituksen
Varmista kumimaisten absorboijalauton oikea sijainti asennuksen aikana
Johtosarjan tulisi välttää korkean lämpötilan alueita
Huoltosykli:
Puhdista puhaltimen terien pölyn kertymisen joka toinen vuosi
Tarkista moottorin laakerin välys kolmen vuoden välein
Testaa korkean ja alhaisen nopeuden toiminnot ennen kesää joka vuosi
